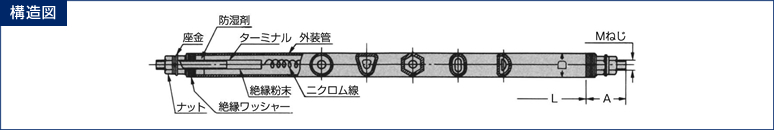

SHEATHED HEATERSAOIの「シーズヒーター」独自の超高圧油圧プレス成型法で製作AOIの《シーズヒーター》は、当社が独自に開発した超高圧油圧プレス成型法によって製作しています。この成型法によって、従来の回転鍛造成型法によるヒーターに比べ、1.電気容量の安定化 2.温度分布の均一化 3.内部耐熱絶縁粉末より一層緊密化にし、絶縁性能と熱伝導の向上などを実現しています。 Sheathed HeatersManufactured by own extra-high pressure hydraulic
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ヒーター外径 | ヒーター長さL | ターミナル長さ | ターミナル径 | |
| D | Min | Max | A | Ｍ |
| 9 | 100 | 3000 | 20 | M4 |
| 12 | 100 | 4000 | 22 | M5 |
| 当社は9φ、12φを標準としておりますが、特殊サイズも出来ます。 | ||||
《シーズヒーター》の外装管は、被加熱物の種類に応じて、銅管、鋼管、インコロイ・SUS316を用意しています。
| 被加熱物の種類 | 最高使用温度（℃） | ワット密度(W/cm2) | 外装金属管の材質 |
| 水加熱用 | 100 | 6 | 銅 |
| 温水ボイラー（高圧水） | 150 | 3 | 鋼 |
| 機械油、潤滑油等一般油類 | 200 | 3 | 〃 |
| 重油、高粘度油 | 200 | 2 | 〃 |
| 熱媒油 | 300 | 2～3 | 〃 |
| アスファルト、タール、堅いコンパウンド | 150 | 1.2 | 〃 |
| 錫、鉛等低温溶隔金属 | 400 | 3 | 〃 |
| アルミ鋳込ヒーター | 300 | 6 | 〃 |
| 蒸気、空気、ガス | 300 | 1～2 | 鋼又はステンレス |
| 遠赤外線輻射加熱 | 700 | 1～5 | ステンレス又は特殊合金 |
| 被加熱物が特殊な場合はその特性及使用状況等詳細を明示の上ご相談ください。 | |||
| 電圧 | 容量 | L㎜ | W/cm2 | パイプ径 | 端子径 |
| 100V 200V |
300W | 330 | 3 | 12φ | 5㎜ |
| (460) | (2) | ||||
| 〃 〃 |
500W | 500 | 3 | ||
| (700) | (2) | ||||
| 〃 〃 |
750W | 680 | 3 | ||
| (1000) | (2) | ||||
| 〃 〃 |
1000W | 900 | 3 | ||
| (1280) | (2) | ||||
| 〃 〃 |
1200W | 1000 | 3 | ||
| (1500) | (2) | ||||
| 〃 〃 |
1500W | 1250 | 3 | ||
| (1600) | (2) | ||||
| 周囲温度200～400℃/ヒーター表面温度450～650℃/材質SUS-304 | |||||
《フインシーズヒーター》は、シーズヒーターにフインを螺旋状に密着して巻つけ、ヒーターと緊密一体化したもので、ヒーターーが迅速に行われるように設計された、理想的な空気加熱用シーズヒーターです。自然対流、強制通気、いずれの場合にも使用できます。乾燥機、エアコンのパッケージ、ダクトヒーター、サウナ風呂、その他各種暖房機器などのエレメントとして、広く使用されています。
| ヒーター外径(D) | フイン外径(F) | 材質 | 仕上げ |
| 9 | 21 | 鉄 | 耐熱銀粉塗装 |
| 12 | 28 | 鉄 | |
| 12 | 24 | ステンレス | |
| ※仕上げは、耐熱黒色塗装又はアルミメタリコンを施す事も出来ます。 | |||
《AOIシーズヒーターB型》は、最も簡単かつ基本的なシーズヒーターです。特別な場合を除き、B型ブッシング（取付金具）を具え、タンクなどに簡単に取り付けることができるようになっています。
（注）ブッシングの標準材質はヒーターが銅管の場合は黄銅、鋼管の場合は鋼材としヒーターとの取付は銅管の場合は銀ロー付、鋼管の場合は溶接といたします。
 |

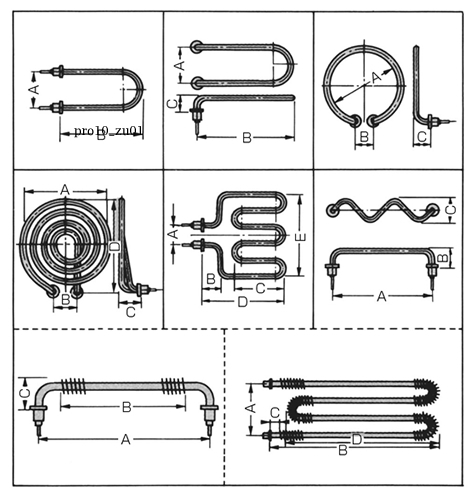

7 | 9 | 12 | 15 | |
| 曲げ半径（内径） | R | 8 | 10 | 13 | 15 |
| 端子間隔 | A | 24 | 30 | 40 | 50 |
| 立上り部の長さ | C | 25 | 30 | 38 | 45 |
| 内直径（内径） | D | 100 | 150 | 200 | 250 |
| ヒーターの外径 | D | 9 | 9 | 12 |
| ブッシングねじの外径 | A | 12 | 14 | 18 |
| ターミナル部の長さ | B | 25 | 25 | 27 |
| ブッシングねじ部の長さ | C | 14 | 14 | 20 |
| ブッシングねじ鍔の外径 | F | 20 | 22 | 28 |
| ブッシングねじ鍔の厚さ | E | 4 | 4 | 5 |
| ブッシング用ナットの厚さ | G | 6 | 6 | 8 |
| ブッシング用ナットの平径 | 19 | 19 | 26 |
《プラグ型シーズヒーター》は、タンク低部の側壁に設けたJIS管用ガスソケットにねじ込んで使用することができる構造のヒーターです。発熱部が被加熱物中に侵されるため、熱効率が高く、ほとんどの液体加熱に広く使用されている、代表的なシーズヒーターです。
| プラグの呼び |  |
 |
 |
||||
| PF | PT | PF | PT | PF | PT | ||
| 対応する管の内径 | E | 36 | 53 | 68 | |||
| ねじ部の長さ | C | 25 | 25 | 27 | 25 | 30 | 25 |
| 六角部の長さ | B | 22 | 15 | 22 | 15 | 22 | 15 |
| 六角部の対辺 | F | 55 | 55 | 70 | 70 | 85 | 85 |
| 六角部の鍔径 | G | 63 | 81 | 98 | |||
| 端子カバーの外径 | D | 52 | 67 | 82 | |||
| 端子カバーの長さ | A | 55 | 65 | 65 | |||
《フランジ型シーズヒーター》は、タンクその他の容器に設けた相フランジに取り付けて使用するヒーターです。プラグ型シーズヒーターと同様に液体加熱のほか、空気、ガス、薬液をはじめ、パラフィン、アスファルトなどの加熱用として広く使用されています。
| フランジの呼び | 50 | 65 | 80 | 100 | 150 | 175 | 225 | 250 | |
| 対応する管の内径 | E | 53 | 68 | 81 | 105 | 155 | 180 | 229 | 254 |
| フランジの径 | D | 130 | 155 | 180 | 200 | 265 | 300 | 365 | 385 |
| フランジの厚さ | T | 14 | 14 | 14 | 16 | 18 | 18 | 20 | 22 |
| 取付ボルト穴中心径 | C | 105 | 130 | 145 | 165 | 230 | 260 | 305 | 345 |
| 取付ボルト穴径 | F | 15 | 15 | 19 | 19 | 19 | 23 | 23 | 23 |
| 取付ボルトの数 | G | 4 | 4 | 4 | 8 | 8 | 8 | 12 | 12 |
| 端子カバーの外径 | A | 67 | 82 | 100 | 120 | 180 | 200 | 250 | 280 |
| 端子カバーの長さ | B | 65 | 65 | 85 | 90 | 100 | 110 | 110 | 120 |
|
