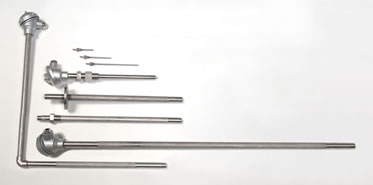

金属保護管

Metallic protecting tubes

金属保護管
種類 常用温度(℃) 最高使用限(℃) 摘要
黄銅管  250  300 低温用、ニッケル又はクロームめっきをして用いることもある
SUS-304 ステンレス  850 1,000 18%クローム8%ニッケル、耐蝕性、耐熱性良好
SUS-316 ステンレス  900 1,050 SUS-304 ステンレスより耐蝕性一段と優れる
SUS-310 ステンレス 1,000 1,100 化学的耐蝕性、SUS-304 ステンレスより優れる
インコネル 1,100 1,200 還元気に強い(15Cr 70Ni 10Fe 1Mn)
8 0 N i - 2 0 C r 1,150 1,250 ニッケルクローム発熱体の材料でソルトバスに最適
カンタルA - 1 1,100 1,350 高温度にて機械的強度大(Cr22 Aℓ5.8%残 特殊添加物)
サンドビックP4 1,000 1,200 高クローム鋼、耐熱耐蝕性、硫黄ガスに強い
テフロンライニング  200  250 各種金属保護管にテフロンコーティング加工をすることで、低温度の耐薬品性大
※高圧部分に使用する保護管はクリ抜鋼管とご指定ください。特別の場合は二重保護管も製作いたします。

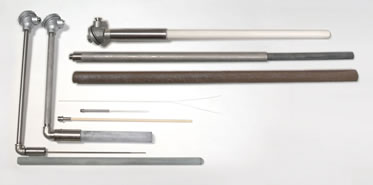

非金属保護管

Non-metallic protecting tubes

非金属保護管
種類 常用温度(℃) 特長
石英管(透明・不透明) 1,000 酸、アルカリに強い。熱衝撃、機械的衝撃に弱い
J I S 2 種 アルミナ 1,400 AL203 45%気密性大、溶融金属、サーマル、ショックに弱い
J I S 1 種 アルミナ 1,500 AL203 55%気密性大、溶融金属、サーマル、ショックに弱い
再結晶アルミナ 1,800 中性耐火物、溶融金属、ガラス、鉛類スラグに耐える
窒化硅素 1,400 耐アルミ SN 多孔質
炭化硅素 1,600 二重保護管の外管に使用 SIC 多孔質
テフロンチューブ(FEP)  200 低温度のあらゆる耐薬品性大

端子箱

Terminal boxes

  材質 端子板材質 保護管適用外径 保護管側ネジ 補償導線側ネジ 端子板極数
密閉型〈K型〉密閉型
(K 型)
密閉型
KS(小)
アルミダイカスト べーク
磁器
13φ迄 PF 1/4 メス PF 3/8 2 P 4 P
3 P
密閉型
KL(大)
22φ迄 PF 1/2 メス PF 1/2 2 P 4 P
3 P 6P
密閉型
二口(大)
4 P
6 P
開放型〈T型〉開放型
(T 型)
開放型
TS(小)
13φ迄 PF 1/4 メス 2 P
3 P
開放型
TL(大)
22φ迄 PF 1/2 メス 2 P

熱電対標準仕様

Thermocouple standard specifications

(1)ストレート型

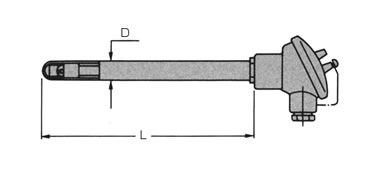

ストレート型
(2)固定ニップル型

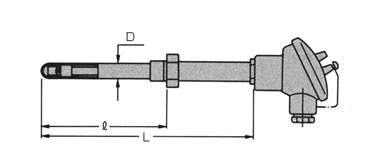

固定ニップル型

●ネジ寸法はPF1/2Bの如くご指定ください。

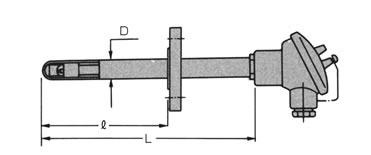

(3)固定フランジ型
固定フランジ型

●フランジはJIS10kg1/2Bの如くご指定ください。

(4)摺動フランジ型

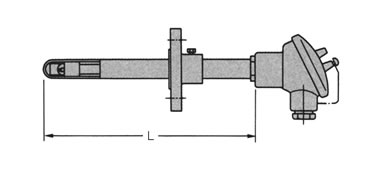

摺動フランジ型
(5)L型

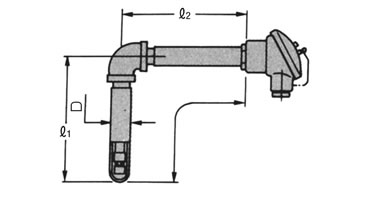

L型
(6)二重保護管型

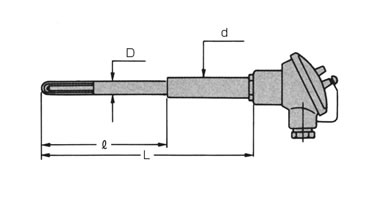

二重保護管型
(7)非金属保護管
非金属保護管

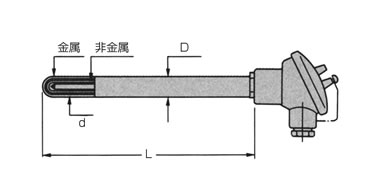

(8)非金属保護管固定フランジ型

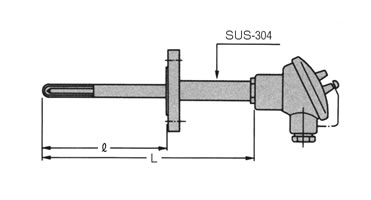

非金属保護管固定フランジ型
ご発注の際には AOI 製品をご発注の際には、下記の項目をご明記ください。

●《熱電対》の場合
エレメントの種類、エレメントの線径、組立形状、L およびℓ寸法、端子箱型状、保護管材質および外径。

●《測温抵抗体》の場合
エレメントの抵抗値、組立形状、L およびℓ寸法、端子箱型状、保護管材質および外径、W エレメントも製作致します。
