SHEATHED RESISTANCE THERMOMETER SENSORS

「シース測温抵抗体」とは

最も新しいシース型測温抵抗体です。

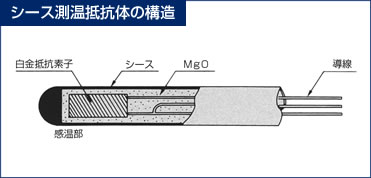

金属製極細管シース中に、白金抵抗素子およびリード線が、高純度の酸化マグネシア(MgO)絶縁粉末により強固に封入された構造を有する、最も新しいシース型測温抵抗体です。

What's the "Sheathed Resistance Thermometer Sensors"?

This is latest Sheathed type Resistance Thermometer Sensors.

This is the latest Sheathed Resistance Thermometer Sensors with a platinum element and lead wires sealed rigidly in a metallic extra fine tube sheath together with high-purity magnesia oxide (MgO) insulating powder.

AOIの「シース測温抵抗体」の特長

Features of AOI Sheathed Resistance Thermometer Sensors

一般型測温抵抗体に比べ、エアーギャップが無く、応答速度・耐震動性・等に優れています。
測温部（先端100mm）を除き、屈曲が自在なので複雑な形状にも安易に取付けられ、シース材質はステンレスを使用しているので酸化、腐食性雰囲気でも使用できます。

シース測温抵抗体の仕様

Specifications of Sheathed Resistance Thermometer Sensors

素子種類	Pt100Ω、JPt100Ω
規定電流	0.5mA、1mA、2mA、5mA
導線形式	3導線式、4導線式
シース外径	1.0φ、1.6φ、2.3φ、3.2φ、4.8φ、6.4φ、8.0φ
シース材質	SUS316
測温範囲	－200℃～＋500℃
階級	A級、B級
感温部長さ	約60㎜
最小曲げ半径	シース外径の5倍（但し感温部から100㎜を除く）
※3.0φ以上のものはダブルエレメントも製作しております。
