MICRO HEATER

AOIの「マイクロヒーター」

最新の絶縁シース形フレキシブルヒーターです。

《マイクロヒーター》は、シースの外径が1.0〜4.8mmφという極細管中に、高純度の酸化マグネシア・絶縁物によって、発熱体がエアーギャップなく、コンパクト封入された、最も新しいシーズヒーターです。

AOI “micro heaters”

Latest insulating sheath type flexible heaters.

≪Micro heaters≫ are the latest sheathed heaters with the heating element compactly sealed, free from air gap,in an extra fine tube with the sheath outside diameter as fine as 1.0〜4.8mmφtogether with the insulator of high-purity magnesia oxide.

「マイクロヒーター」の特長

Features of“micro heaters”

  1. 仕上外径が非常に細い
    従来のシーズヒーターでは取付不可能であった場所に、容易に取り付けることが可能です。
  2. 極細管
    シースが完全焼鈍されているため、望みの形状に簡単に曲げることができます。
  3. 単位長さあたりの抵抗が一定
    任意の長さに切断してターミナルをつけることによって、任意電圧での任意の出力を容易に得ることができます。
  4. 高出力
    極細管にもかかわらず、高出力を出すことができます。

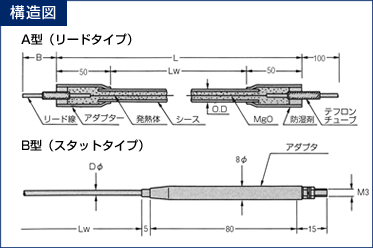

構造図

「マイクロヒーター」の仕様

Specifications of “micro heaters”

  1. シース材質:SUS-316・耐熱600℃
  2. 発熱体:ニクロム線(NCH-1)体積抵抗率108±6μΩcm20℃
  3. 最小屈曲半径:シース外径の3倍

(注)右表の数値は最高値であります。
実際には被加熱物の温度条件及びヒーターの取付状態等によって異なり、ヒーターを長期間(1年以上)使用する場合には、出来るだけ電力密度を低く設計することをお奨めします。

  被加熱物 使用限界電力密度 Sd(W/cm2)
液体 水(動) 10
水蒸気 5
鉱油類 2
食用油類 3
気体 気体 (動) 4
〃  (静) 2
固体 金属(鋳 込) 8
〃 (金具取付) 3

ヒーター形状および抵抗値

Heater shape and resistance

ヒーター形状 シース外径
D・O(mm)
発熱体径
d(mm)
シース肉厚
t(mm)
R0
(Ω/m)
1.0 0.23 0.12 28.00
1.6 0.36 0.20 11.00
2.4 0.58 0.26 4.60
3.2 0.76 0.30 2.40
4.0 0.95 0.40 1.60
4.8 1.22 0.53 0.80

「マイクロヒーター」の設計について

Design of“micro heaters”

《マイクロヒーター》の準備品をご使用になる際には、シース外径によって単位長さ当たりの抵抗が一定ですので、使用電圧が指定されている場合と、エレメント長さが指定されている場合とに区別する必要があります。ただし、いずれの場合も、その適合した電力密度をつねに考慮することが重要です。

●適応別の最高電力密度

電力密度とは電力容量をシースの表面積で除した値、即ちシースの単位表面積当りの電力負荷を意味し、次式によって示されます。 適応別の最高電力密度 ((1)式におけるD並びにLwの単位はpですので計算にはご注意ください)

●Eが指定されている場合

使用電圧(E)が指定されて必要な発熱体の長さ(LW)を知るためには、先ず必要な電力容量を決めて、発熱体の有する必要な抵抗(R)を次式によって算出します。 Eが指定されている場合 (Rを知れば必要な発熱体の長さを知ることが出来ます) Eが指定されている場合 (R0の単位はΩ/mですので計算にご注意ください)
(3)式によって得たLwより(1)式でSdを計算し、その適応に適合せずに大であれば、そのシース外径では使用できませんからR0の小さなDの大きなシース径を有するヒーターで更に計算をしなおしてください。また、極端に小であれば不経済になりますので同様にDの小さなシースのヒーターで再計算してください。

●W(R)WLwが指定されている場合

シース有効長さLwが指定されて必要な電圧(E)を知るためには、まずその適応に合ったSdを決めてDXを次式により算出します。 W(R)WLwが指定されている場合 ((4)式におけるSdの単位はW/u、Lwの単位はpですので計算にご注意ください)
(4)式により得た値DXに最も近いシース径Dを有するヒーターを使用するようにします。そのヒーターのR0をTableより求め、Rを算出します。 W(R)WLwが指定されている場合 ((5)式におけるLwはm単位で計算してください)
Rを知れば、使用電圧Eは次式より得られます。 W(R)WLwが指定されている場合

マイクロ・ヒーターの設計資料

Micro heater design data

D=1.0φ
50 100 110 200 220
Lw W Lw W Lw W Lw W Lw W
1 1,690 55 3,380 105 3,720 115 6,760 210 7,430 235
2 1,190 75 2,390 150 2,630 165 4,780 300 5,260 330
3 970 90 1,950 185 2,140 200 3,900 370 4,290 405
4 840 105 1,680 210 1,850 230 3,370 425 3,700 465
5 750 120 1,510 235 1,660 260 3,020 475 3,320 520
6 690 130 1,380 260 1,520 285 2,750 520 3,030 570
7 640 140 1,270 280 1,400 310 2,550 560 2,800 615
8 600 150 1,190 300 1,310 330 2,380 595 2,620 660
9 560 160 1,120 315 1,240 350 2,250 635 2,470 695
10 530 165 1,070 335 1,170 365 2,130 670 2,350 740
D=1.6φ
50 100 110 200 220
Lw W Lw W Lw W Lw W Lw W
1 2,130 105 4,250 215 4,680 235 8,510 430 9,360 470
2 1,500 150 3,010 300 3,310 335 6,010 605 6,610 665
3 1,230 185 2,460 370 2,710 410 4,920 740 5,410 815
4 1,060 215 2,130 430 2,340 470 4,250 855 4,680 940
5 950 240 1,900 475 2,060 525 3,800 955 4,180 1,050
6 870 260 1,740 525 1,910 575 3,470 1,045 3,820 1,150
7 800 280 1,610 565 1,770 620 3,220 1,130 3,540 1,240
8 750 300 1,500 605 1,650 665 3,010 1,210 3,310 1,330
9 710 320 1,420 640 1,560 705 2,840 1,285 3,120 1,410
10 670 335 1,340 675 1,480 745 2,690 1,350 2,960 1,485
D=2.4φ
50 100 110 200 220
Lw W Lw W Lw W Lw W Lw W
1 2,290 210 5,780 415 6,350 460 11,550 835 12,710 920
2 2,040 295 4,080 590 4,490 650 8,160 1,180 8,980 1,295
3 1,670 360 3,330 720 3,670 795 6,670 1,445 7,330 1,590
4 1,450 420 2,890 835 3,180 920 5,780 1,670 6,360 1,835
5 1,290 465 2,580 930 2,840 1,025 5,160 1,865 5,680 2,050
6 1,180 510 2,360 1,025 2,590 1,120 4,720 2,045 5,190 2,250
7 1,090 550 2,180 1,100 2,400 1,215 4,360 2,205 4,800 2,425
8 1,020 590 2,040 1,180 2,240 1,295 4,080 2,360 4,490 2,595
9 960 625 1,920 1,250 2,110 1,370 3,870 2,495 4,230 2,750
10 910 655 1,830 1,320 2,010 1,450 3,660 2,645 4,020 2,905
D=3.2φ
50 100 110 200 220
Lw W Lw W Lw W Lw W Lw W
1 3,220 325 6,450 650 7,090 710 12,890 1,295 14,180 1,425
2 2,280 460 4,550 915 5,010 1,005 9,110 1,830 10,020 2,015
3 1,860 560 3,720 1,120 4,090 1,235 7,430 2,240 8,180 2,465
4 1,610 645 3,220 1,295 3,540 1,425 6,440 2,590 7,090 2,850
5 1,440 725 2,880 1,445 3,170 1,595 5,760 2,895 6,330 3,180
6 1,320 795 2,630 1,585 2,890 1,740 5,260 3,170 5,790 3,490
7 1,220 860 2,430 1,710 2,680 1,885 4,860 3,420 5,350 3,765
8 1,140 915 2,280 1,835 2,500 2,010 4,550 3,655 5,010 4,025
9 1,070 970 2,140 1,935 2,360 2,135 4,290 3,880 4,720 4,270
10 1,020 1,025 2,040 2,050 2,240 2,250 4,070 4,090 4,480 4,500
D=4.0φ
50 100 110 200 220
Lw W Lw W Lw W Lw W Lw W
1 3,270 495 6,550 985 7,200 1,085 13,100 1,975 14,410 2,170
2 2,310 695 4,630 1,395 5,090 1,535 9,260 2,790 10,180 3,070
3 1,890 855 3,780 1,710 4,160 1,880 7,560 3,420 8,320 3,760
4 1,640 990 3,270 1,970 3,600 2,170 6,540 3,945 7,190 4,335
5 1,460 1,100 2,920 2,200 3,210 2,420 5,840 4,400 6,430 4,845
6 1,330 1,205 2,670 2,415 2,930 2,650 5,330 4,820 5,870 5,310
7 1,240 1,310 2,470 2,605 2,720 2,870 4,950 5,220 5,440 5,740
8 1,160 1,400 2,310 2,785 2,540 3,065 4,620 5,570 5,090 6,135
9 1,090 1,480 2,180 2,955 2,400 3,255 4,360 5,915 4,800 6,510
10 1,040 1,565 2,070 3,120 2,280 3,435 4,140 6,240 4,550 6,860
